型號

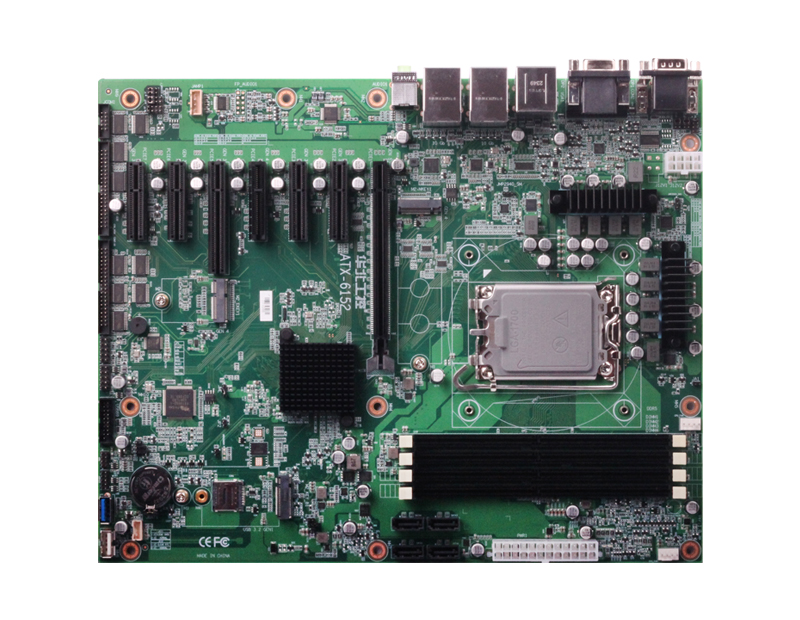

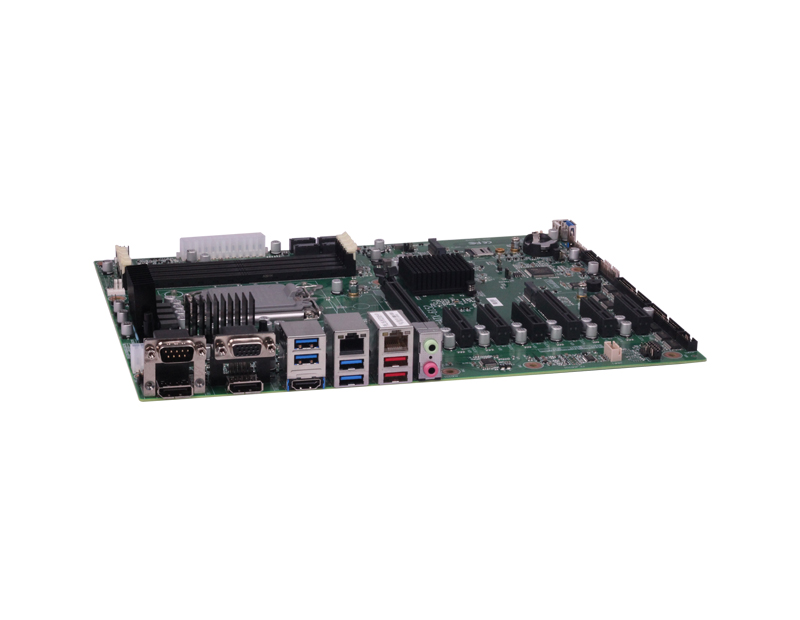

ATX-6152

CPU

支持12/13/14代 Intel Core i3/i5/i7/i9處理器,TDP up to 125W

芯片組

Intel Q670E/Z690芯片組

圖形控制

集顯,型號取決于CPU處理器

內存

支持4*UDIMM內存插槽,支持DDR5 4800/5600MHz,整板最高可達192GB

存儲

4*SATA 3.0,1*M.2 M KEY 2280 PCIe x4(GEN4) NVME SSD

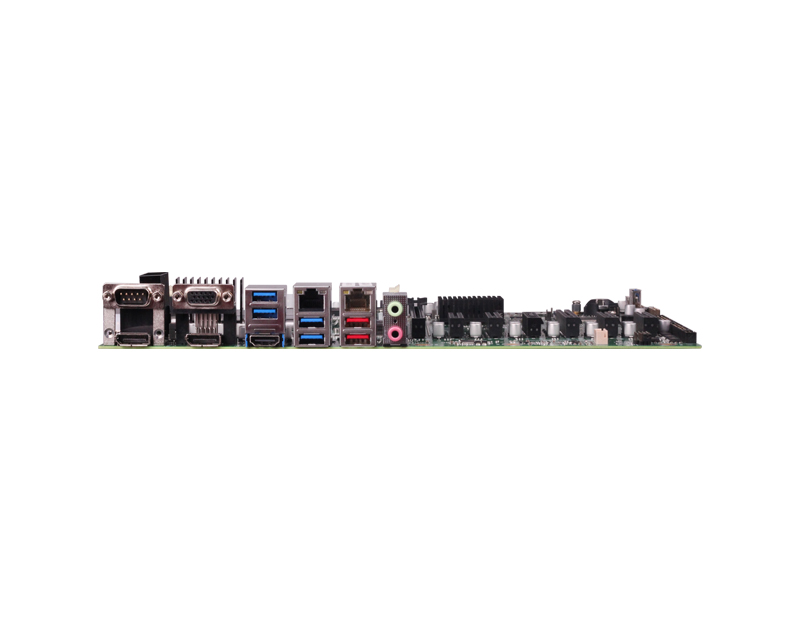

顯示接口

1*VGA,支持最高分辨率為1920 x 1200@60Hz
1*HDMI,支持最高分辨率為4K x 2K@60Hz
2*DP++,支持最高分辨率為4096 x 2304@60Hz

網絡

2*LAN ,1*Intel I219-LM,1*Intel I225-V,10/100/1000Mbps RJ45（搭配Z690橋片時不支持AMT功能）

USB接口

4*USB3.2x1 GEN2(10 Gbps),5*USB3.2x1 GEN1(5 Gbps),3*USB2.0

音頻

2*Line out,2*Mic in,1*Line in

COM口

8*RS232,2*RS232/RS422/RS485

I/O接口

1*PCIe x16(16-lanes) GEN5，PCIE1插槽
1*PCIe x4(1-lane) GEN3,PCIE2插槽
3*PCIe x4(4-lanes) GEN3,PCIE3,6,7插槽（Q670時沒有PCIE6插槽）
1*PCIe x4(4-lanes) GEN4,PCIE4插槽
1*PCIe x8(4-lanes) GEN3，PCIE5插槽
1*PS/2接口
8*GPIO
1*CPUFAN,1*SYSFAN
1*M.2 B Key 3042/3052,支持4G/5G模塊
1*M.2 E Key 2230,支持Wifi/藍牙/CNVI模塊
1*JFP
1*SIM
1*AMP功放接口

看門狗

支持

BIOS

AMI EFI BIOS

系統

Windows 10,Linux

電源

標準ATX 24Pin +8Pin電源供電

溫度濕度

工作溫度:0℃～60℃
存儲溫度:-40℃～70℃
5%～95%相對濕度,無冷凝

尺寸

305mmx 244mm
